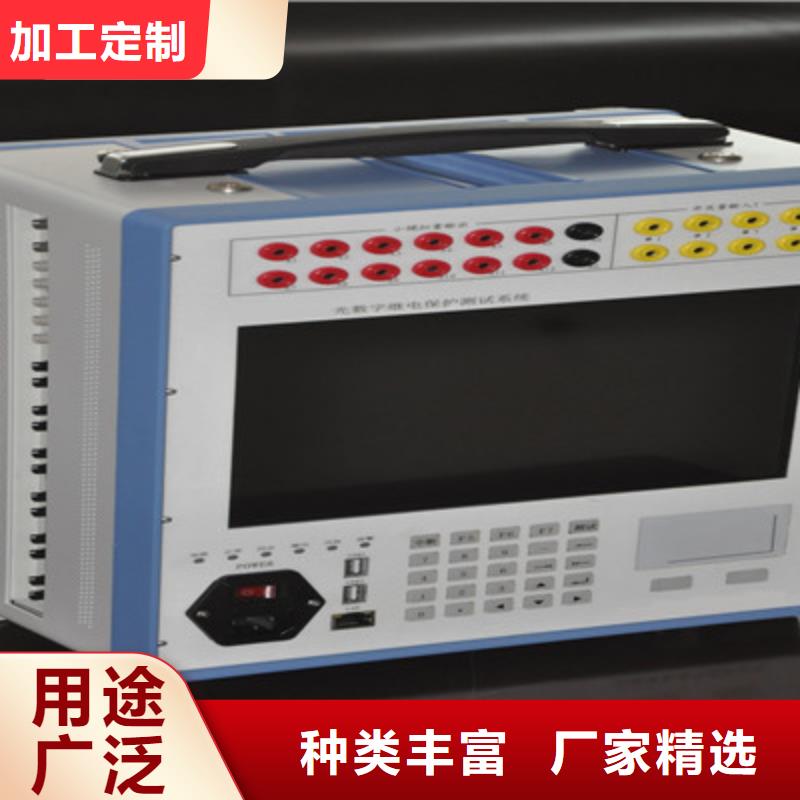

手持式光数字测试仪该系统设计依据是《2010继电保护试验装置校准规范》、JJG1112-2015《继电保护试仪检定规程》主要用于检定继电保护测试仪的技术性能。系统支持手动/半自动/全自动三种检定模式，通讯采用接口规范的方式，避免了涉及技术保密的问题；系统自动生成报表，报表格式可预设模板编辑，也可在生成后自行编辑，实现了功能的集成化、测试的智能化、分析的自动化。本系统2011年和北京市电力公司电科院合作，取得了《号：ZL 872.4》本系统2013年和浙江省电力公司电科院合作，取得了《号：ZL 896.3》本系统2013年和浙江省电力公司电科院合作，取得了软件《号：2013SR》青岛天正华意电气设备有限公司1、设计原理系统由TH66/THU66继电保护测试仪智能检定装置、THFZ全功能程控电子负载及PC机系统软件三部分构成，系统结构与继电保护测试仪接线示意图见图1所示。图1检测继电保护测试仪原理框图一 继电保护测试仪智能检定装置主要特性（TH66/0.05级、THU66/0.02级）◆采用DSP＋ARM＋CPLD的组合方式，高速A/D，化的电路，高精度、低温漂的精密采样电阻，从而保证测量数据的准确性；采用以太网口通讯保证数据的实时性。

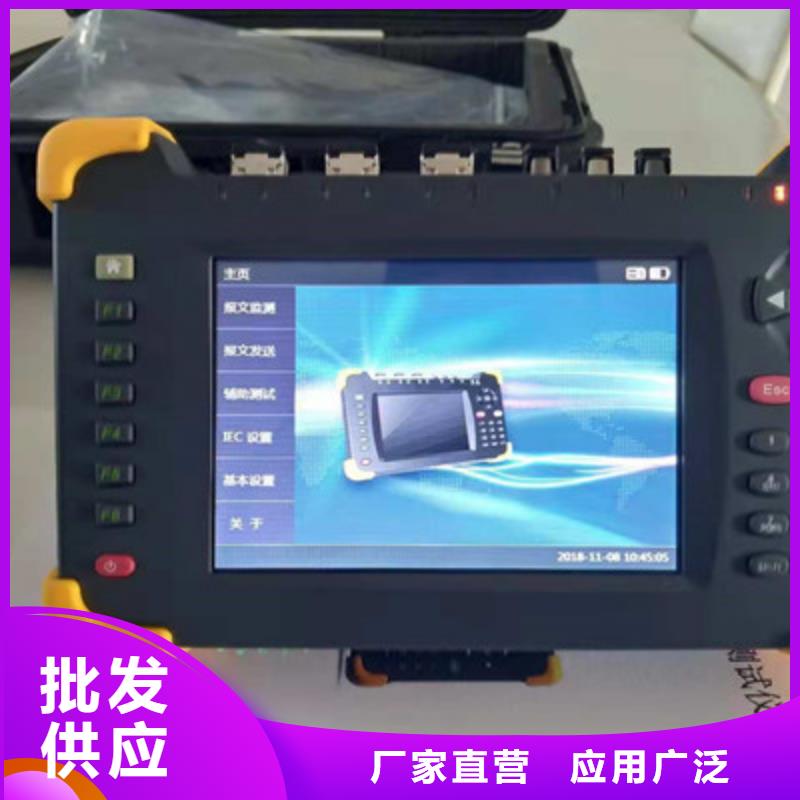

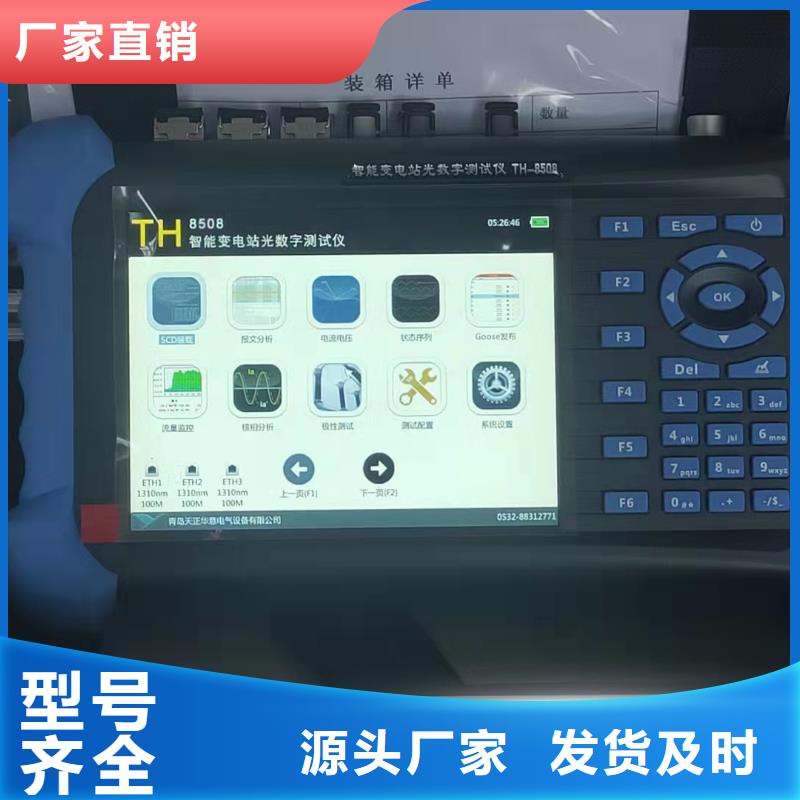

手持式光数字测试仪核相进入核相测试模块，侦听光口接收报文。支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压/电流作为基准，显示待核相电压/电流组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压/电流相序、有效值是否正确，不同侧电压/电流有效值、相位关系是否正确。 利用多光口同时接收数据的特性，可以将两条光纤同时接入两路光串口或两路光网口，对不同的合并单元的数据进行核相。需要注意的是，核相前需要在“侦听报文”页面勾选好待核相控制块，并点击“通道配置”，选择待核通道及基准通道。 通道配置完成后，点击“核相”或F4键，进入核相。2.8.1 向量图显示2.8.2 数据对比表格显示2.8.3 报文统计分析对比2.9 极性测试“极性”功能模块主要用于光数字电压、电流互感器、变压器进行直流法极性测试。 基本步骤如下： 1) 按直流法接好现场测试接线，确保TH-8508智能变电站光数字测试仪处于开机状态； 2) 进入极性测试界面，扫描SMV，在SMV扫描列表中查找到欲校核极性的SMV，选择欲校核极性的SMV并勾选需要核极性的通道； 3) 在直流法电池开关合上前按“核相”； 4) 合上电池开关，给出极性测试结果； 5) 极性测试完成后，观察通道指针左右摆动的情况，如果摆向“-”一端，则说明互感器是负极性；如果摆向“＋”一端，则说明互感器是正极性；如果指针不摆动，则说明测试失败，需要重新检查互感器、测试方法、参数设置等。

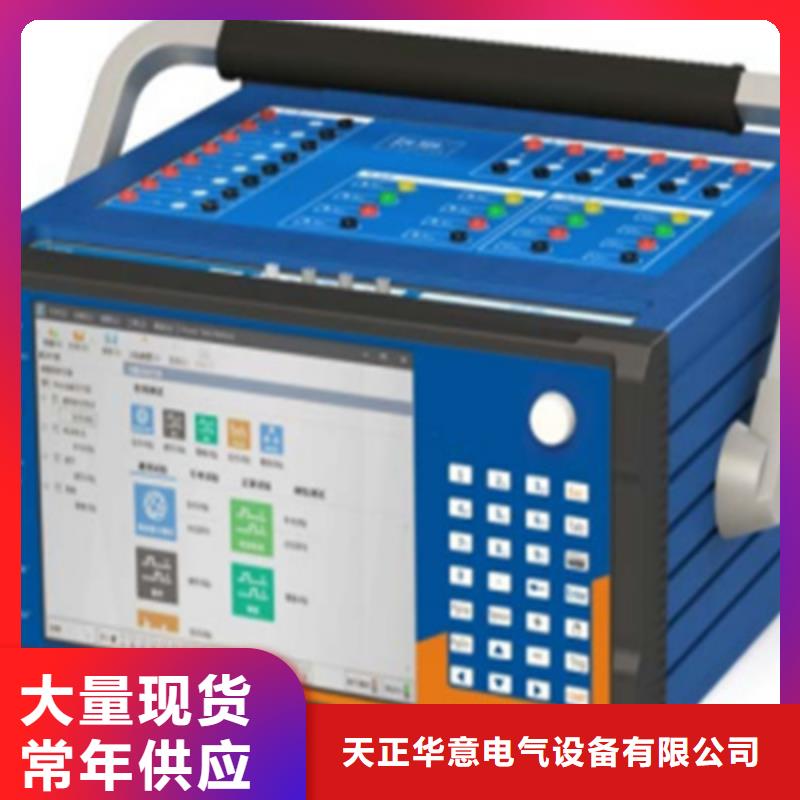

手持式光数字测试仪6继电保护测试仪智能检定装置后面板1.3继电保护测试仪智能检定系统主要指标继电保护测试仪智能检定装置主要指标：设备名称项目名称范围TH66精度等级THU66精度等级检测装置交流电流0～≦0.1In 0.2mA0.05mA0.1In～Imax0.05％RG0.02％RD直流电流0～≦0.1In0.2mA0.05mA0.1In～Imax0.05％RG0.05％RD交直流电压0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流频率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o总畸变率　0.05％基波0.05％基波谐波2～20次0.1％基波0.05％基波响应时间　5us5us同步性　5us 2us合闸角　5us对应的角度5us对应的角度时钟　50us50us纹波　0.1％RG0.1％RG1）交直流电流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20档。2）交直流电压量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30档。3）环境温度：实验室（20±2）o，预热时间不低于30分钟。二 THFZ全功能程控电子负载主要特性规程要求：a单路电流、电压带负载（纯阻性）能力b多路电流或电压同时输出带负载（纯阻性）能力c单路电流、电压带感性（容性）负载能力带负载（纯阻性）能力，是指通过的电流（或两端电压）精度在标的范围内和总畸变率不大于1％的输出功率；通常检测方式是采用滑动电阻器来测试单路电流、电压带负载（纯阻性）能力，由于滑动电阻的工作方式是通过改变其线圈匝数实现阻值变化，那么改变0.01Ω以下的阻值就显的特别费劲。
